Audiophony Ami04, Ami08 und Ami16

Professionelle DSP-Audiomatrizen für flexible Installationen

Flexible Audiomatrizen für moderne Beschallungssysteme

Mit der neuen Audiophony Ami-Serie stehen leistungsfähige digitale Audiomatrizen für unterschiedlichste professionelle Installationen zur Verfügung. Vom kompakten Ami04 mit 4 × 4 Matrix über den Ami08 mit 8 × 8 bis zum leistungsstarken Ami16 mit 16 × 16 Ein- und Ausgängen lässt sich die passende Systemgröße für kleine, mittlere und umfangreiche Audioinstallationen auswählen.

Alle Modelle kombinieren flexible Signalverteilung mit umfangreicher DSP-Signalbearbeitung, symmetrischen Ein- und Ausgängen sowie professionellen Steuerungsmöglichkeiten. Herzstück ist die AmiControl Software, mit der Routing, Signalbearbeitung und Systemkonfiguration komfortabel vorgenommen werden können.

Damit eignet sich die Ami-Serie beispielsweise für Hotels, Gastronomie, Konferenzräume, Bildungseinrichtungen, öffentliche Gebäude, Verkaufsflächen, Veranstaltungsräume und andere professionelle Multi-Zonen-Audiosysteme.

Drei Größen – eine gemeinsame Plattform

Die Grundidee der Ami-Serie ist einfach: Die benötigte Matrixgröße kann passend zum jeweiligen Projekt gewählt werden.

Ami04: 4 analoge Eingänge × 4 analoge Ausgänge
Ami08: 8 analoge Eingänge × 8 analoge Ausgänge
Ami16: 16 analoge Eingänge × 16 analoge Ausgänge

Die Ami04 arbeitet mit einem ADI SHARC 21489 DSP, ebenso die Ami08. Für die höhere Kanalzahl verfügt die Ami16 über zwei ADI SHARC 21489 Prozessoren. Die Systemlatenz liegt bei allen drei Varianten unter 3 ms.

So lässt sich vom kleinen Besprechungsraum bis zur umfangreichen Multi-Zonen-Installation auf einer einheitlichen Systemplattform arbeiten.

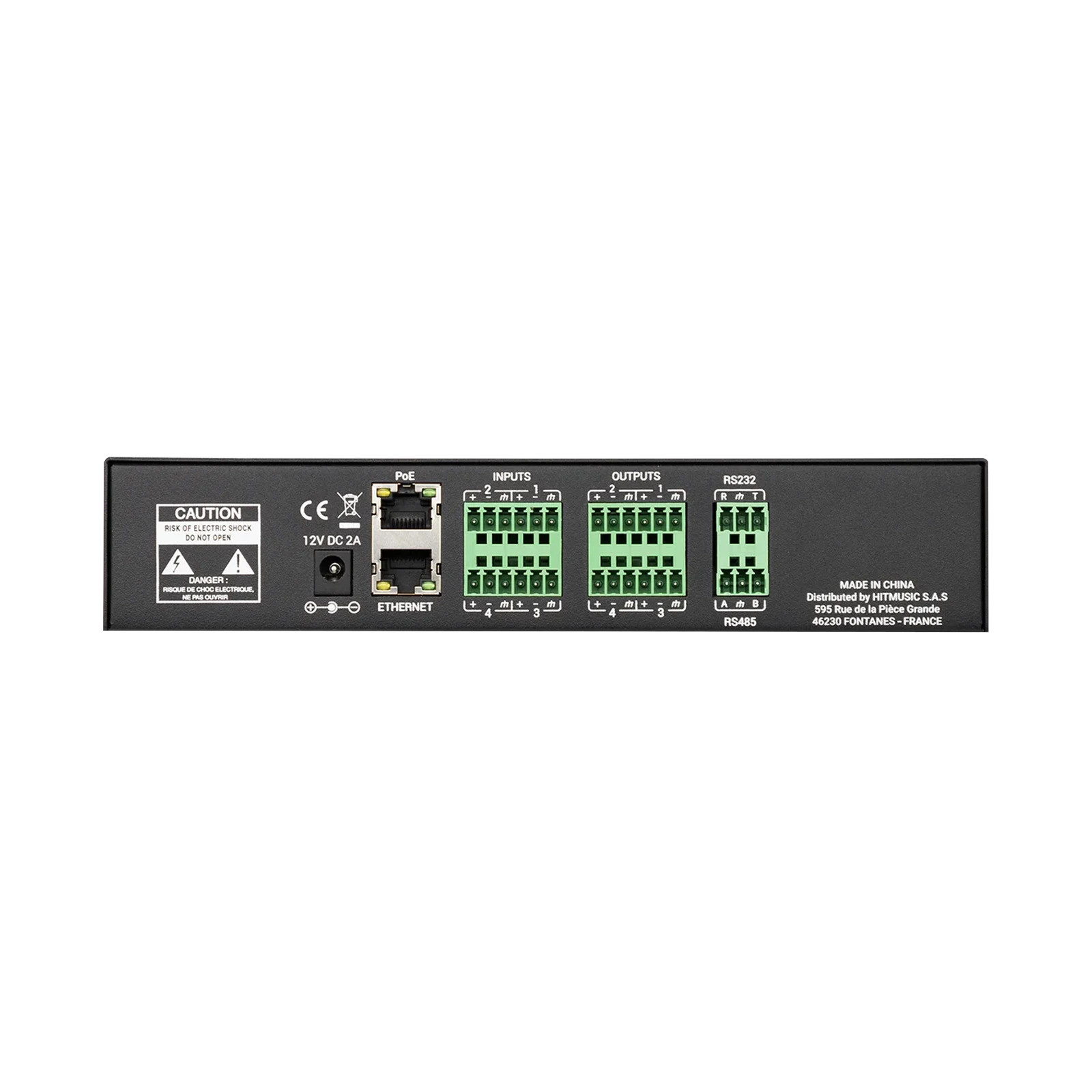

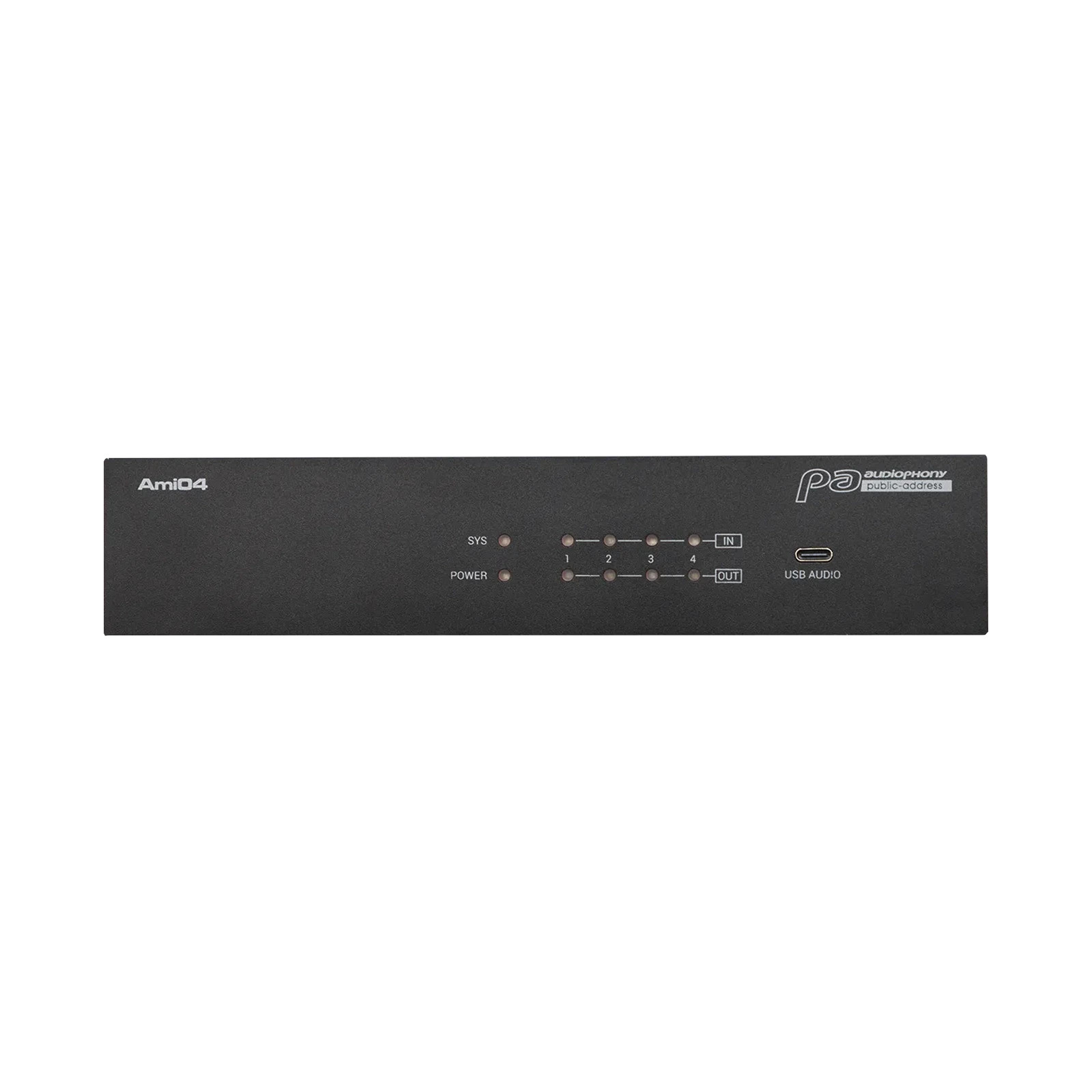

Ami04 – kompakt für kleinere Installationen

Die Audiophony Ami04 ist die kompakteste Matrix der Serie und bietet 4 symmetrische Eingänge und 4 symmetrische Ausgänge.

Mit nur einer halben 19"-Rackbreite und 1 HE Höhe eignet sie sich besonders für Installationen mit begrenztem Platzangebot. Die Stromversorgung kann wahlweise über PoE nach IEEE 802.3af oder 12 V DC erfolgen.

Die Eingänge bieten bis zu 48 dB Gain sowie 48-V-Phantomspeisung, wodurch sowohl Line-Signale als auch Mikrofone direkt eingebunden werden können.

Die kompakte Bauform macht die Ami04 besonders interessant für kleinere Konferenzräume, Gastronomie, Shops, Schulungsräume oder dezentrale Audioinstallationen.

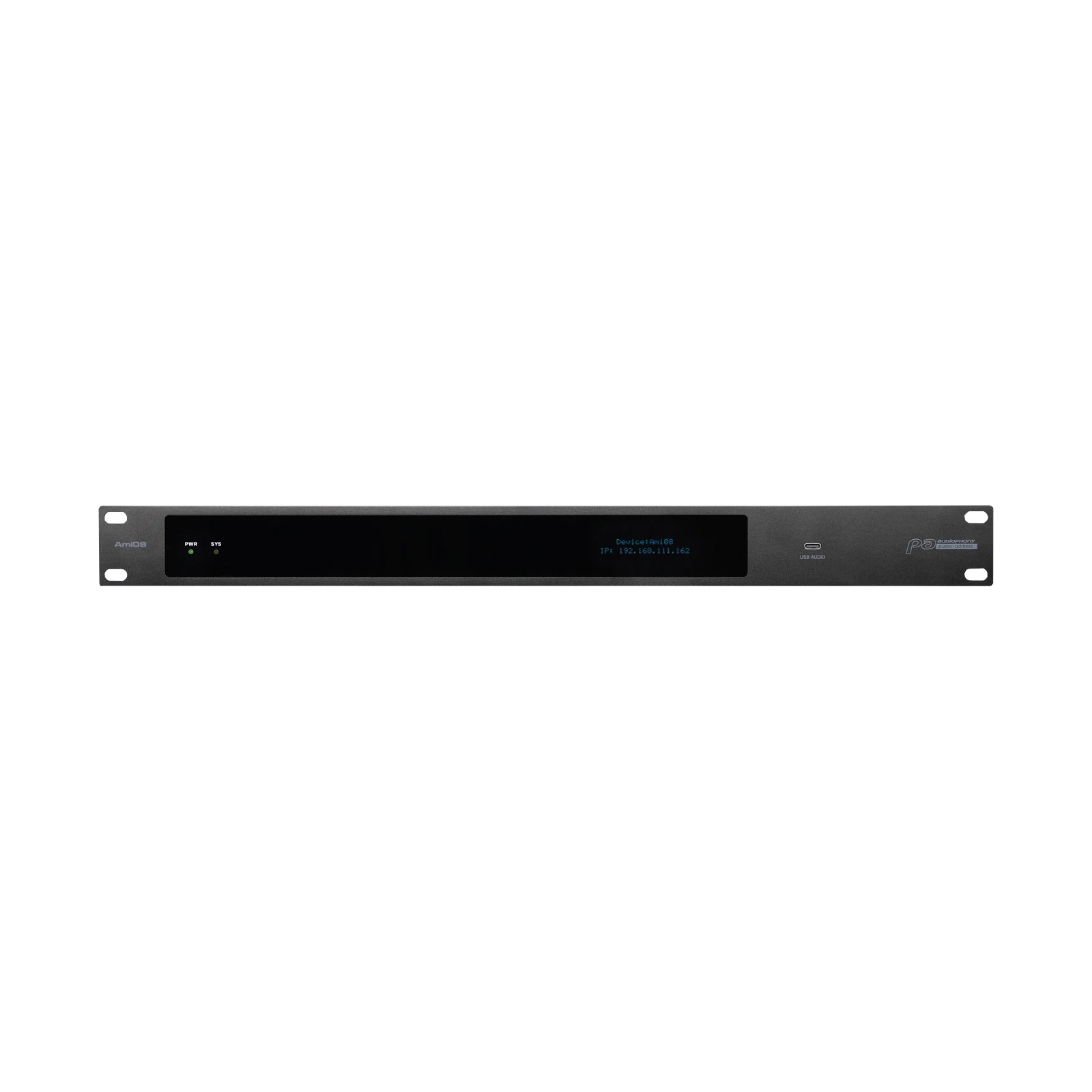

Ami08 – 8 × 8 Matrix für mittlere Systeme

Für größere Installationen bietet die Ami08 acht symmetrische Eingänge und acht symmetrische Ausgänge im klassischen 19"-1HE-Rackformat.

Ein Display an der Frontseite zeigt unter anderem IP-Adresse, Gerätename sowie die Ein- und Ausgangspegel an. Zusätzlich stehen acht konfigurierbare GPIOs zur Integration externer Steuerungen zur Verfügung.

Die Ami08 eignet sich damit beispielsweise für Installationen, bei denen mehrere Quellen flexibel auf verschiedene Räume oder Beschallungszonen verteilt werden sollen.

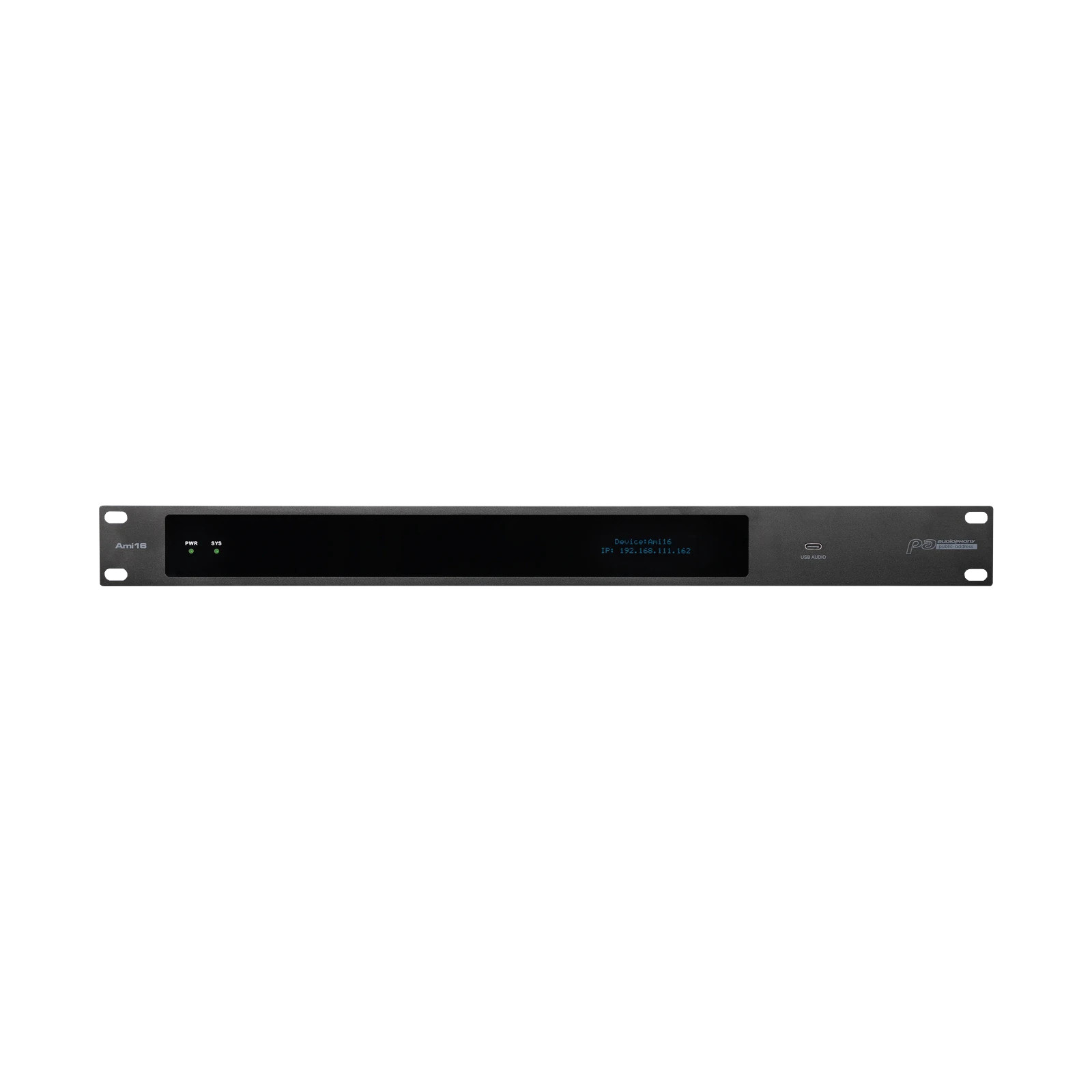

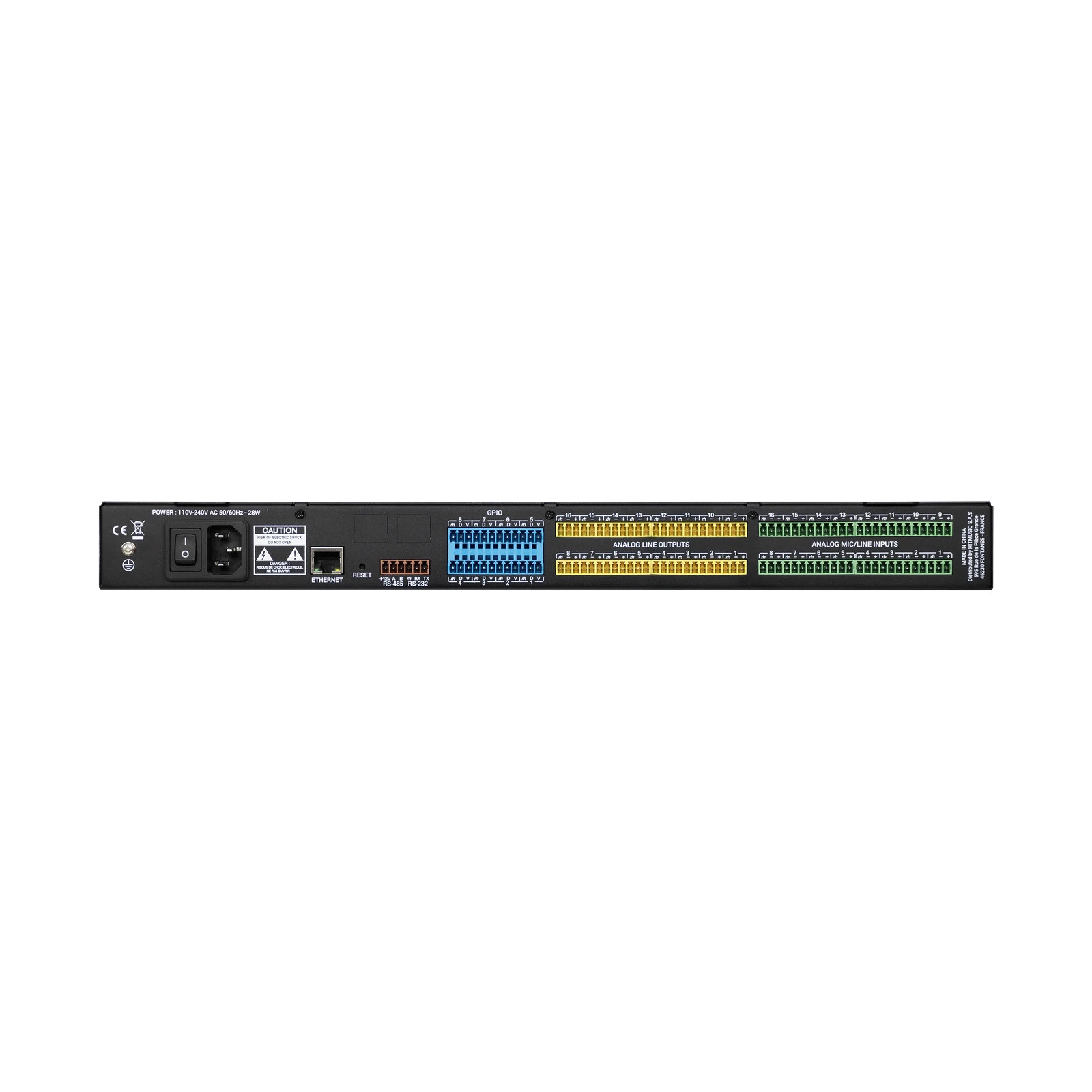

Ami16 – maximale Flexibilität mit 16 × 16

Die Ami16 bildet die leistungsstärkste Variante der Serie. Sie verfügt über 16 symmetrische Eingänge und 16 symmetrische Ausgänge und arbeitet mit gleich zwei ADI SHARC 21489 DSP-Prozessoren.

Auch die Ami16 bietet ein Frontdisplay und acht konfigurierbare GPIOs. Mit ihrer höheren Kanalzahl eignet sie sich insbesondere für größere Multi-Zonen-Anlagen, Veranstaltungsbereiche, Hotels, Bildungseinrichtungen oder komplexe gewerbliche Audioinstallationen.

Leistungsfähige DSP-Signalbearbeitung

Ein wesentlicher Vorteil der Ami-Serie ist die umfangreiche integrierte Signalverarbeitung.

Über AmiControl können Ein- und Ausgänge individuell bearbeitet und das komplette System konfiguriert werden. Zu den verfügbaren DSP-Funktionen gehören unter anderem parametrische und grafische Equalizer, Delay, Gate, Expander, Kompressor, Limiter, AGC, Ducker/Talk Over, Automix, Anti-Feedback sowie Echo- und Umgebungsgeräuschunterdrückung. Je nach Funktion und Modell stehen unterschiedliche Konfigurationsmöglichkeiten zur Verfügung.

Dadurch lassen sich viele Aufgaben direkt innerhalb der Audiomatrix erledigen, für die bei klassischen Installationen zusätzliche Signalprozessoren erforderlich wären.

Jede Quelle flexibel auf jede Zone verteilen

Die Matrixstruktur ermöglicht eine flexible Signalverteilung. Quellen können unterschiedlichen Ausgängen beziehungsweise Beschallungszonen zugeordnet und miteinander kombiniert werden.

Gerade in Gebäuden mit mehreren Bereichen ist das ein entscheidender Vorteil. Hintergrundmusik kann beispielsweise in mehreren Zonen laufen, während Durchsagen oder andere Quellen gezielt priorisiert und nur in bestimmten Bereichen wiedergegeben werden.

Mit 16 exportierbaren Presets können unterschiedliche Anlagenzustände gespeichert und wieder aufgerufen werden. Das erleichtert sowohl wechselnde Nutzungsszenarien als auch die Übertragung identischer Konfigurationen auf mehrere Installationen.

USB-Audio direkt integriert

Alle drei Modelle verfügen zusätzlich über eine integrierte USB-Soundkarte mit 2 Eingängen und 2 Ausgängen bei 48 kHz / 24 Bit.

Damit kann beispielsweise ein Computer direkt digital mit der Audiomatrix verbunden werden – interessant für Konferenzanwendungen, Präsentationen oder andere AV-Systeme.

RS232, RS485 und UDP für die Mediensteuerung

Für die Integration in übergeordnete Steuerungssysteme unterstützen Ami04, Ami08 und Ami16 die Steuerprotokolle RS232, RS485 und UDP.

Damit lassen sich die Matrizen in professionelle Mediensteuerungen und automatisierte AV-Systeme integrieren.

Bei Ami08 und Ami16 erweitern die acht konfigurierbaren GPIOs die Möglichkeiten zusätzlich – beispielsweise für externe Schalter, Kontakte oder Steuerfunktionen.

Professionelle Audioqualität

Die Ami-Serie arbeitet mit 48 kHz / 24 Bit. Ami08 und Ami16 erreichen laut Hersteller einen Frequenzgang von 20 Hz bis 20 kHz ±0,3 dB, einen Dynamikumfang von 110 dB am Eingang beziehungsweise 112 dB am Ausgang und eine Systemlatenz von weniger als 3 ms.

Damit sind die Matrizen nicht nur für klassische Hintergrundbeschallung ausgelegt, sondern auch für anspruchsvollere professionelle Audioanwendungen.

Ami04, Ami08 oder Ami16 – welche Matrix passt zum Projekt?

Modell Matrix Bauform DSP GPIO Stromversorgung
Ami04 4 × 4 ½ Rack, 1 HE 1 × SHARC – PoE / 12 V DC
Ami08 8 × 8 19", 1 HE 1 × SHARC 8 110–240 V AC
Ami16 16 × 16 19", 1 HE 2 × SHARC 8 110–240 V AC

Die Auswahl richtet sich damit vor allem nach der benötigten Anzahl an Quellen und Zonen. Durch die gemeinsame Systemarchitektur können unterschiedliche Projektgrößen mit einem einheitlichen Bedien- und Konfigurationskonzept umgesetzt werden.

Auch als Dante-Version erhältlich

Für netzwerkbasierte Audiosysteme bietet Audiophony die drei Matrizen zusätzlich als Ami04D, Ami08D und Ami16D an.

Die Dante-Versionen ergänzen die analogen Ein- und Ausgänge um entsprechend 4 × 4, 8 × 8 beziehungsweise 16 × 16 Dante-Audiokanäle.

Damit lässt sich die Ami-Plattform auch in professionelle Audio-over-IP- und Dante-Infrastrukturen integrieren.

Passende Bedienpanels und Zubehör

Die Ami-Serie ist als komplette Systemplattform konzipiert. Audiophony bietet dazu unter anderem die AmiCTL-Wandcontroller sowie weitere Ami-Erweiterungen an.

Damit können Anwender wichtige Funktionen direkt im Raum bedienen, ohne Zugriff auf die komplette Systemkonfiguration zu benötigen.

Mehr erfahren: Audiophony AmiCTL-Wandcontroller für die Ami-Serie

Komfortable Touch-Bedienung mit Audiophony NEXUS

Für Anwendungen, bei denen eine individuell gestaltete grafische Bedienoberfläche gewünscht ist, lässt sich die Ami-Serie mit den Audiophony NEXUS Touchpanels kombinieren. NEXUS4, NEXUS5 und NEXUS8 ermöglichen eine komfortable Steuerung über Android-Touchscreens und individuell erstellte AmiControl-Oberflächen.

Mehr erfahren: Audiophony NEXUS – Android Touchpanels für die Ami-Serie

Die wichtigsten Vorteile der Audiophony Ami-Serie

• Drei Matrixgrößen mit 4 × 4, 8 × 8 und 16 × 16
• umfangreiche integrierte DSP-Signalbearbeitung
• ADI SHARC DSP-Prozessoren
• symmetrische Ein- und Ausgänge
• bis zu 48 dB Eingangsgain
• 48-V-Phantomspeisung
• 16 Presets
• USB-Audio 2 × 2 mit 48 kHz / 24 Bit
• Steuerung über RS232, RS485 und UDP
• Ami08 und Ami16 mit acht GPIOs
• Ami04 mit PoE-Stromversorgung
• Dante-Versionen für alle drei Matrixgrößen verfügbar
• zentrale Konfiguration über AmiControl
• passende Wandcontroller und Systemzubehör verfügbar

Eine Plattform für unterschiedlichste Audioinstallationen

Mit Ami04, Ami08 und Ami16 bietet Audiophony eine skalierbare DSP-Matrixplattform für professionelle Audioinstallationen.

Vom kompakten 4-Zonen-System bis zur umfangreichen 16 × 16 Signalverteilung können Planer und Integratoren auf einer gemeinsamen Systemarchitektur arbeiten. Umfangreiche DSP-Funktionen, flexible Steuerungsmöglichkeiten und die optionalen Dante-Versionen machen die Ami-Serie besonders interessant für moderne, vernetzte AV-Installationen.

In Verbindung mit den passenden Bedienpanels und Erweiterungen entsteht daraus ein komplettes System für die komfortable Steuerung und Verteilung von Audiosignalen.
