Audiophony AmiCTL1 & AmiCTL2

Komfortable Wandsteuerung für die Ami-Serie

Professionelle Audiosteuerung direkt im Raum

Eine professionelle Audioanlage soll leistungsfähig sein – für den täglichen Anwender muss sie aber vor allem einfach und intuitiv bedienbar bleiben.

Genau dafür bietet Audiophony mit AmiCTL1 und AmiCTL2 zwei kompakte Wandcontroller für die Audiomatrizen der Ami-Serie. Lautstärke, Quellen, Presets und weitere Funktionen können damit direkt im jeweiligen Raum gesteuert werden, ohne dass der Benutzer Zugriff auf die eigentliche Systemkonfiguration benötigt.

Die Controller werden über das Netzwerk in das Ami-System eingebunden und gleichzeitig über PoE mit Strom versorgt. Dadurch genügt ein einziges Netzwerkkabel für Datenübertragung und Stromversorgung.

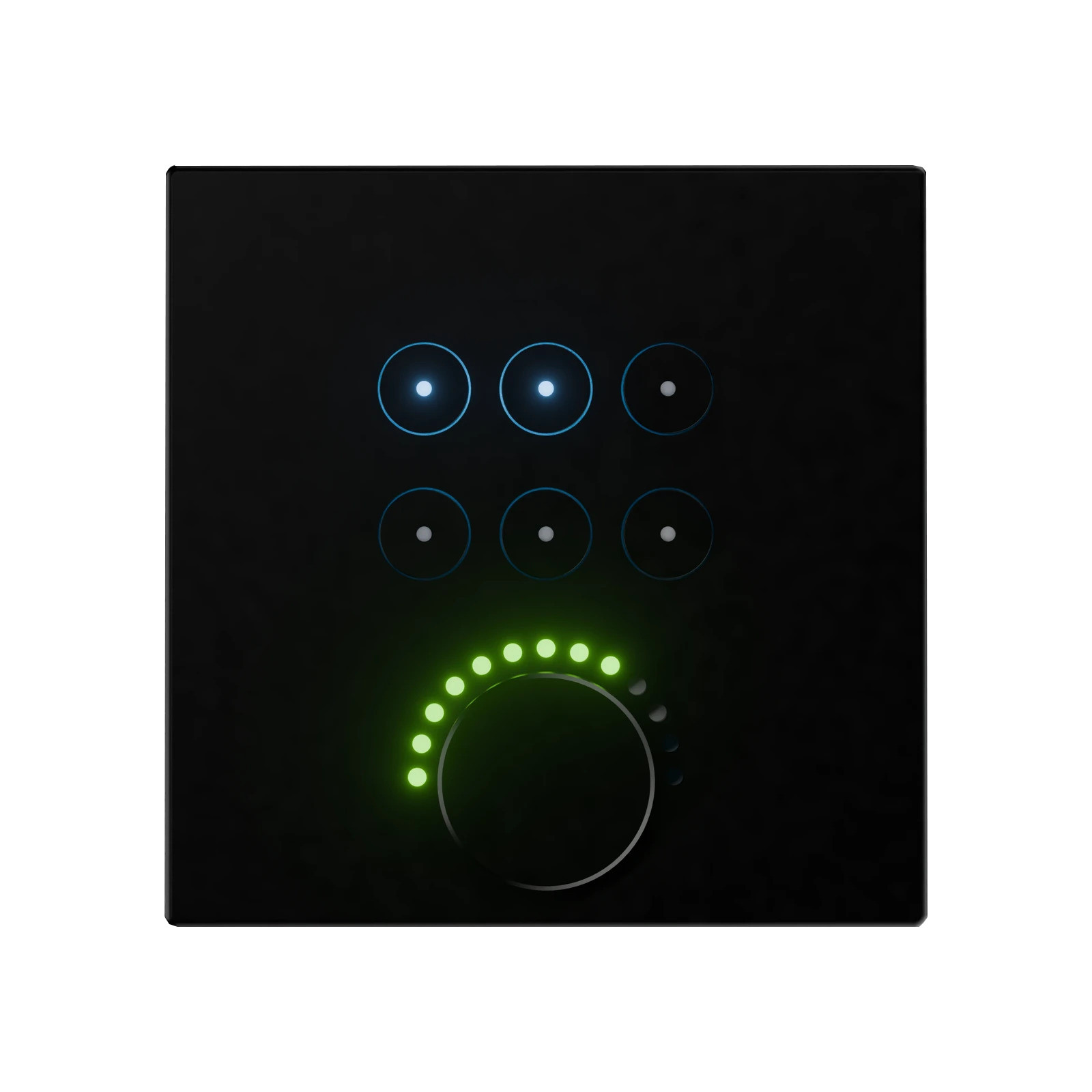

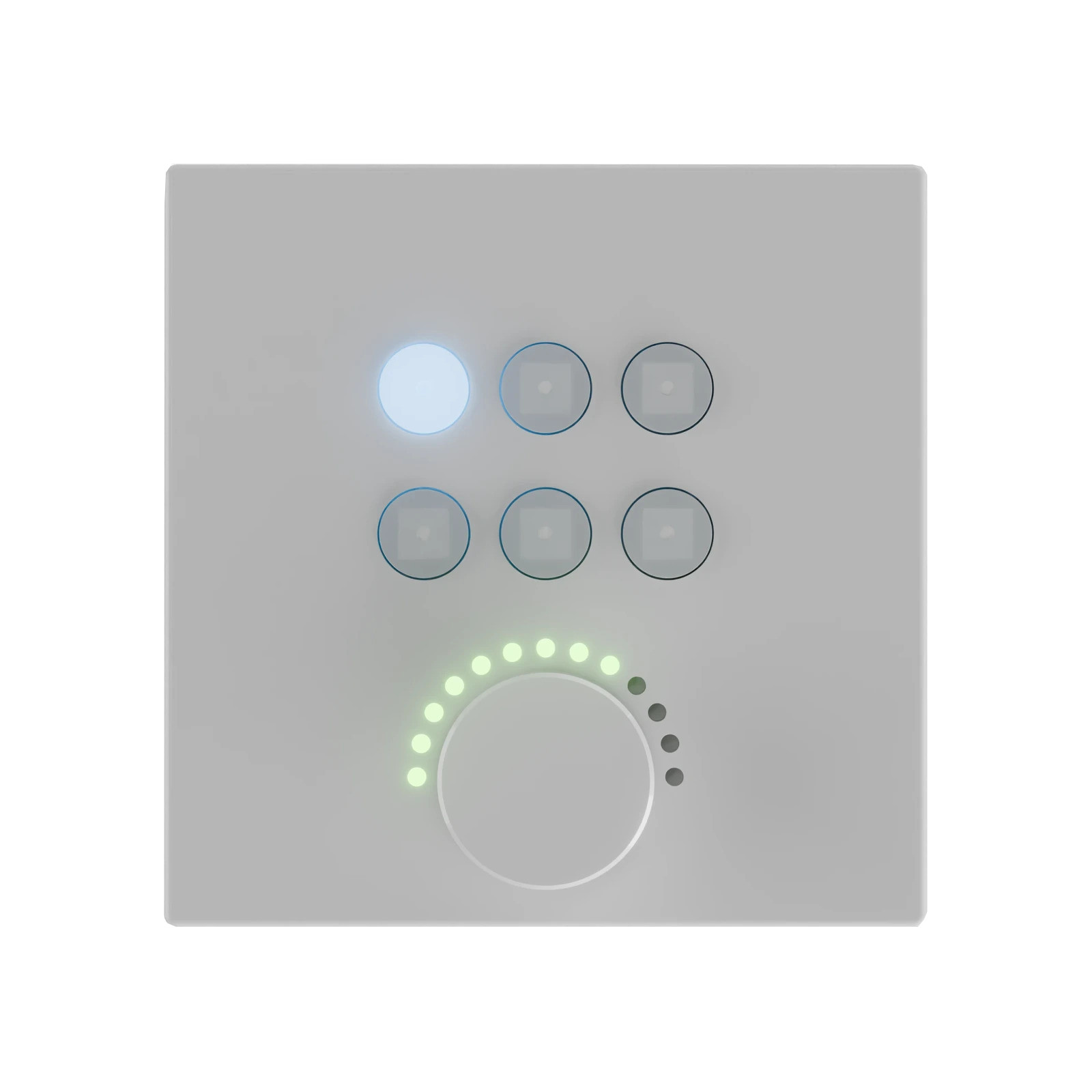

AmiCTL1 – sechs Tasten und Drehregler für direkten Zugriff

Der AmiCTL1 wurde für Anwendungen entwickelt, bei denen wichtige Funktionen möglichst unmittelbar erreichbar sein sollen.

Sechs frei programmierbare Tasten werden mit einem zentralen Drehregler kombiniert. Welche Funktionen der Benutzer erhält, wird bei der Konfiguration durch den Installateur festgelegt. So können beispielsweise Quellenauswahl, Lautstärke, Preset-Aufruf oder Funktionen externer Geräte auf die Bedienelemente gelegt werden. LED-Anzeigen rund um den Drehregler sorgen für eine direkte visuelle Rückmeldung.

Damit eignet sich der AmiCTL1 besonders für Räume, in denen sich die Bedienung auf wenige klar definierte Funktionen beschränken soll.

Einfache Bedienung für unterschiedlichste Anwendungen

Die sechs Tasten des AmiCTL1 lassen sich passend zur jeweiligen Installation programmieren.

In einem Konferenzraum könnte beispielsweise eine Taste die Präsentationsquelle wählen, eine weitere das Mikrofon aktivieren und eine dritte ein bestimmtes Raum-Preset aufrufen. In Gastronomie oder Hotellerie können dagegen unterschiedliche Musikquellen gewählt und anschließend über den Drehregler die Lautstärke angepasst werden.

Der Anwender sieht nur die Funktionen, die er tatsächlich benötigt. Die komplexe Audiomatrix und deren DSP-Konfiguration bleiben dabei im Hintergrund.

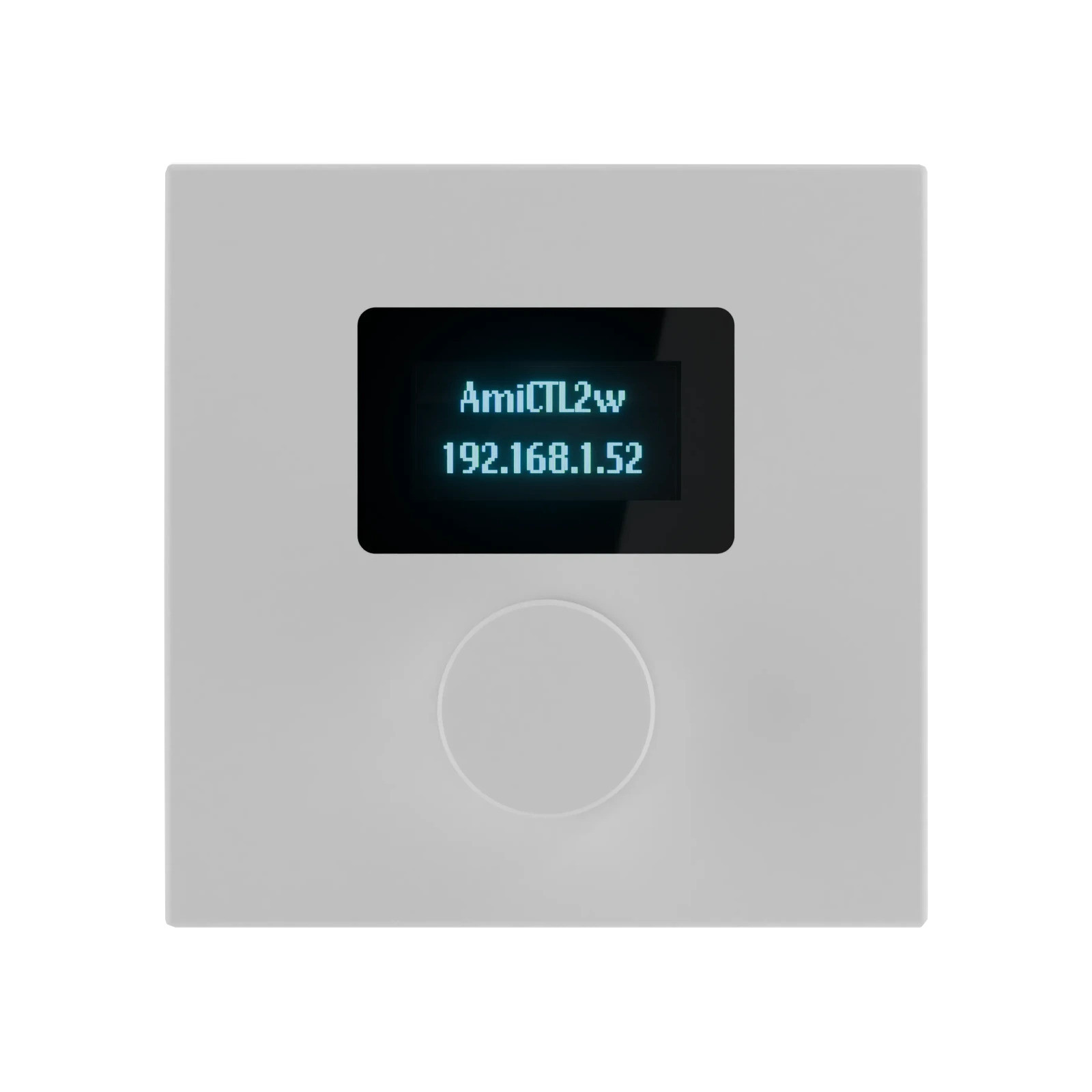

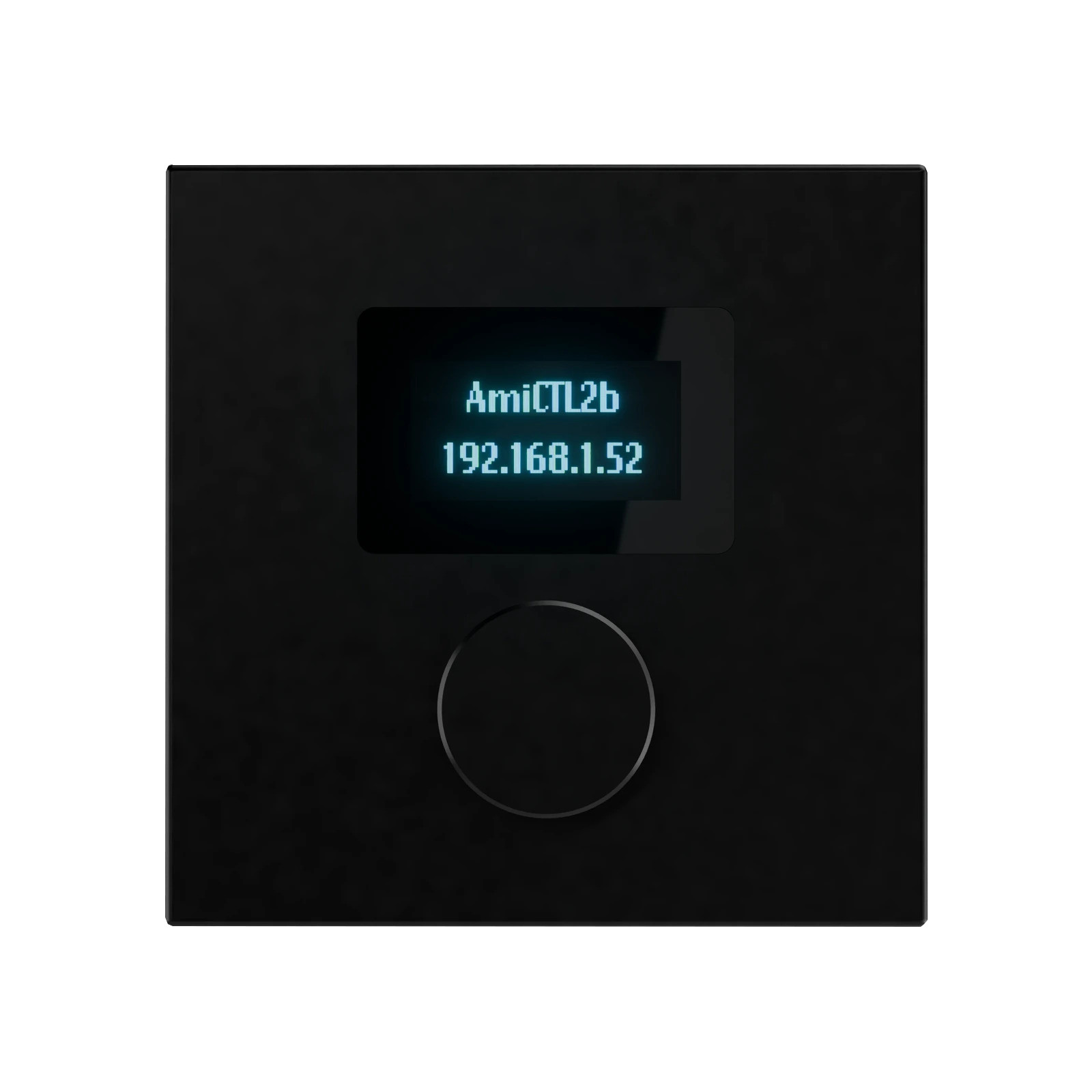

AmiCTL2 – flexible Bedienung über OLED-Display

Wenn mehr Funktionen benötigt werden, bietet der AmiCTL2 eine besonders flexible Alternative.

Anstelle der sechs Funktionstasten verfügt der Controller über ein 1,31-Zoll-OLED-Display und einen klickbaren Drehencoder. Über diesen können bis zu 32 frei programmierbare Menüs aufgerufen werden.

Die einzelnen Funktionen lassen sich individuell benennen. Auch Minimal- und Maximalwerte sowie die Schrittweite des Drehencoders können für die jeweilige Funktion definiert werden. Dadurch lässt sich die Bedienoberfläche sehr genau an die Anforderungen eines Projekts anpassen.

So kann ein einziger Wandcontroller beispielsweise Lautstärke, Quellenwahl, Presets und weitere Anlagenfunktionen komfortabel zugänglich machen.

Zugriffsschutz für unterschiedliche Benutzer

Gerade in öffentlich zugänglichen Räumen ist es sinnvoll, nicht jedem Anwender sämtliche Funktionen einer Audioanlage zur Verfügung zu stellen.

Beim AmiCTL2 können sensible Einstellungen deshalb durch ein zweistufiges Passwortsystem geschützt werden: ein Zugang für die normale tägliche Nutzung und ein weiterer für erweiterte Einstellungen.

Damit eignet sich der Controller beispielsweise sehr gut für Hotels, Gastronomie, Konferenzbereiche, Schulungsräume, Bildungseinrichtungen und öffentliche Gebäude.

Konfiguration über AmiControl

Die Einrichtung der Wandcontroller erfolgt zentral über die AmiControl Software.

Dort können AmiCTL1 und AmiCTL2 dem System zugeordnet und ihre Funktionen programmiert werden. Der Installateur entscheidet damit, welche Funktionen der spätere Benutzer tatsächlich sieht und bedienen kann. Die Software stellt die eingebundenen Wandcontroller grafisch innerhalb der Installation dar und ermöglicht auch die Bearbeitung der Funktionen des AmiCTL2.

Das schafft eine klare Trennung zwischen der umfangreichen technischen Konfiguration der Audioanlage und der bewusst einfach gehaltenen Bedienoberfläche für den Anwender.

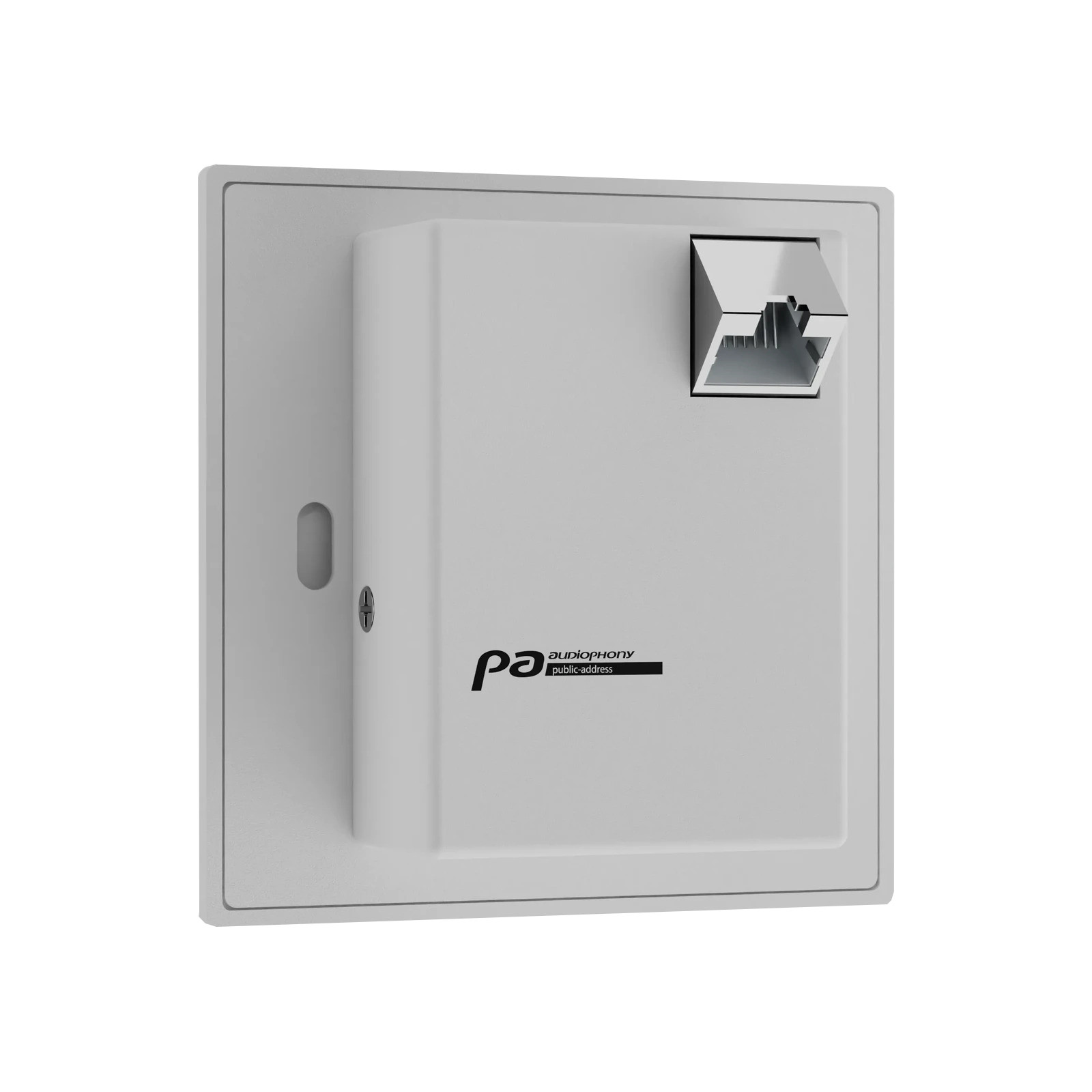

PoE – Netzwerk und Strom über ein Kabel

Sowohl AmiCTL1 als auch AmiCTL2 werden über 48-V-PoE versorgt. Ein PoE-fähiger Netzwerk-Switch ist daher erforderlich. Die maximale angegebene Kabellänge beträgt 100 Meter.

Das vereinfacht die Installation erheblich: Hinter dem Wandcontroller wird lediglich ein Netzwerkkabel benötigt. Eine zusätzliche lokale Spannungsversorgung ist nicht erforderlich.

Die Controller besitzen kompakte Abmessungen von 86 × 86 × 35 mm und sind für die Installation in einer Standard-Unterputzdose vorgesehen.

Schwarz oder Weiß passend zur Raumgestaltung

Beide Bediencontroller sind in Schwarz und Weiß erhältlich. Dadurch lassen sie sich unauffällig in unterschiedliche Raum- und Installationskonzepte integrieren. Audiophony führt den AmiCTL1 als AmiCTL1w beziehungsweise AmiCTL1b und den AmiCTL2 entsprechend als AmiCTL2w und AmiCTL2b.

Besonders bei hochwertigen Konferenzräumen, Hotels, Restaurants oder modernen Verkaufsflächen lässt sich die Bedienung dadurch optisch besser an das Interieur anpassen.

AmiCTL1 oder AmiCTL2 – welcher Controller passt?

AmiCTL1 AmiCTL2
Bedienung 6 Tasten + Drehregler klickbarer Drehencoder
Anzeige LED-Pegelanzeige 1,31″ OLED
Programmierung 6 Tasten + Regler bis zu 32 Menüs
Netzwerk UDP / TCP-IP UDP / TCP-IP
Versorgung PoE 48 V PoE 48 V
Anschluss 1 × RJ45 1 × RJ45
max. Kabellänge 100 m 100 m
Abmessungen 86 × 86 × 35 mm 86 × 86 × 35 mm
Farben Schwarz / Weiß Schwarz / Weiß

Der AmiCTL1 bietet sich besonders an, wenn wenige Funktionen möglichst schnell und ohne Menüführung erreichbar sein sollen. Der AmiCTL2 eignet sich dagegen für Installationen, bei denen über einen einzigen Controller eine größere Anzahl unterschiedlicher Funktionen zugänglich gemacht werden soll.

Beliebig viele Controller im Ami-System

Ein interessanter Vorteil bei größeren Installationen: Laut Audiophony ist die Anzahl der AmiCTL-Controller pro Ami-Matrix nicht begrenzt.

Damit können beispielsweise mehrere Räume oder Bereiche jeweils mit einem eigenen Bedienpanel ausgestattet werden. Jeder Controller kann dabei für die Funktionen programmiert werden, die am jeweiligen Standort benötigt werden.

Das macht das System besonders interessant für größere Multi-Zonen-Beschallungen.

Perfekte Ergänzung zu Ami04, Ami08 und Ami16

AmiCTL1 und AmiCTL2 sind mit allen Matrizen der Audiophony Ami-Serie kompatibel. Dazu gehören Ami04, Ami08 und Ami16 sowie deren Dante-Versionen Ami04D, Ami08D und Ami16D.

Dadurch entsteht ein durchgängiges System aus Audiomatrix, DSP-Signalbearbeitung und anwenderfreundlicher Raumsteuerung.

Noch mehr Möglichkeiten im Ami-System

Neben den AmiCTL-Wandcontrollern bietet die Ami-Plattform weitere Komponenten für umfangreichere Installationen.

Für Dante-basierte Systeme steht beispielsweise der AmiD2 zur Verfügung. Das Wandinterface ermöglicht die Einspeisung von Bluetooth 5.0 oder Stereo-RCA in zwei Dante/AES67-Kanäle und wird ebenfalls über PoE versorgt.

Damit können Anwender beispielsweise ihr Smartphone direkt im Raum verbinden und das Audiosignal in das Dante-Netzwerk der Installation einspeisen.

Die wichtigsten Vorteile der AmiCTL-Serie

• einfache Bedienung professioneller Ami-Audiosysteme
• AmiCTL1 mit sechs programmierbaren Tasten und Drehregler
• AmiCTL2 mit OLED-Display und bis zu 32 programmierbaren Menüs
• individuelle Konfiguration über AmiControl
• PoE – Stromversorgung und Netzwerk über ein Kabel
• kompakte Wandmontage
• Ausführungen in Schwarz und Weiß
• beliebig viele Controller pro Ami-Matrix
• kompatibel mit Ami04, Ami08 und Ami16 sowie den Dante-Versionen
• ideal für Multi-Zonen- und professionelle AV-Installationen

Professionelle Technik – einfach bedienbar

Mit AmiCTL1 und AmiCTL2 verbindet Audiophony die umfangreichen Möglichkeiten der Ami-Audiomatrizen mit einer unkomplizierten Bedienung direkt im Raum.

Während der Installateur über AmiControl bestimmt, welche Funktionen verfügbar sind, erhält der Anwender eine auf seine Anforderungen reduzierte Bedienoberfläche. Vom einfachen Lautstärkeregler bis zur umfangreichen menügeführten Raumsteuerung lässt sich so für unterschiedliche Projekte die passende Lösung realisieren.
