Audiophony Ami04D, Ami08D & Ami16D

DSP-Audiomatrizen mit Dante für professionelle Audioinstallationen

Mit Ami04D, Ami08D und Ami16D erweitert Audiophony seine Ami-Serie um drei leistungsfähige DSP-Audiomatrizen mit integriertem Dante-Netzwerk-Audio. Die Modelle kombinieren die umfangreiche digitale Signalverarbeitung der Ami-Serie mit analoger Ein- und Ausgabe sowie zusätzlichen Dante-Kanälen über das Netzwerk.

Damit eignen sich die Dante-Versionen besonders für größere oder räumlich verteilte Installationen, bei denen Audiosignale flexibel zwischen verschiedenen Räumen, Technikzentralen und Endgeräten übertragen werden sollen.

Die Ami-Serie ist auch in klassischen Versionen ohne Dante erhältlich. → Audiophony Ami04, Ami08 & Ami16 DSP-Audiomatrizen

Drei Größen für unterschiedliche Projekte

Wie bei der analogen Ami-Serie stehen drei Ausbaustufen zur Verfügung. Die Ami04D bietet 4 analoge Ein- und 4 Ausgänge sowie eine unabhängige 4×4-Dante-Schnittstelle. Die Ami08D erweitert das System auf 8×8 analoge und 8×8 Dante-Kanäle. Für umfangreiche Installationen bietet die Ami16D jeweils 16×16 analoge und Dante-Ein-/Ausgänge.

So kann die Matrix passend zur Projektgröße gewählt werden, ohne auf die gemeinsame Bedien- und DSP-Plattform verzichten zu müssen.

Dante – Audio flexibel über das Netzwerk verteilen

Der wesentliche Unterschied zu den analogen Ami-Modellen ist die integrierte Dante-Schnittstelle. Audiosignale können dadurch über eine vorhandene oder separate IP-Netzwerkinfrastruktur zwischen kompatiblen Dante-Geräten übertragen werden.

Eine Quelle in einem entfernten Raum, ein Audiosignal aus einem anderen Gebäudeteil oder die Versorgung eines Dante-fähigen Verstärkers lässt sich damit ohne separate analoge Audioleitung in das System integrieren. Audiophony beschreibt die Dante-Schnittstellen der D-Versionen als zusätzliche, unabhängige digitale Audiokanäle neben den analogen Anschlüssen.

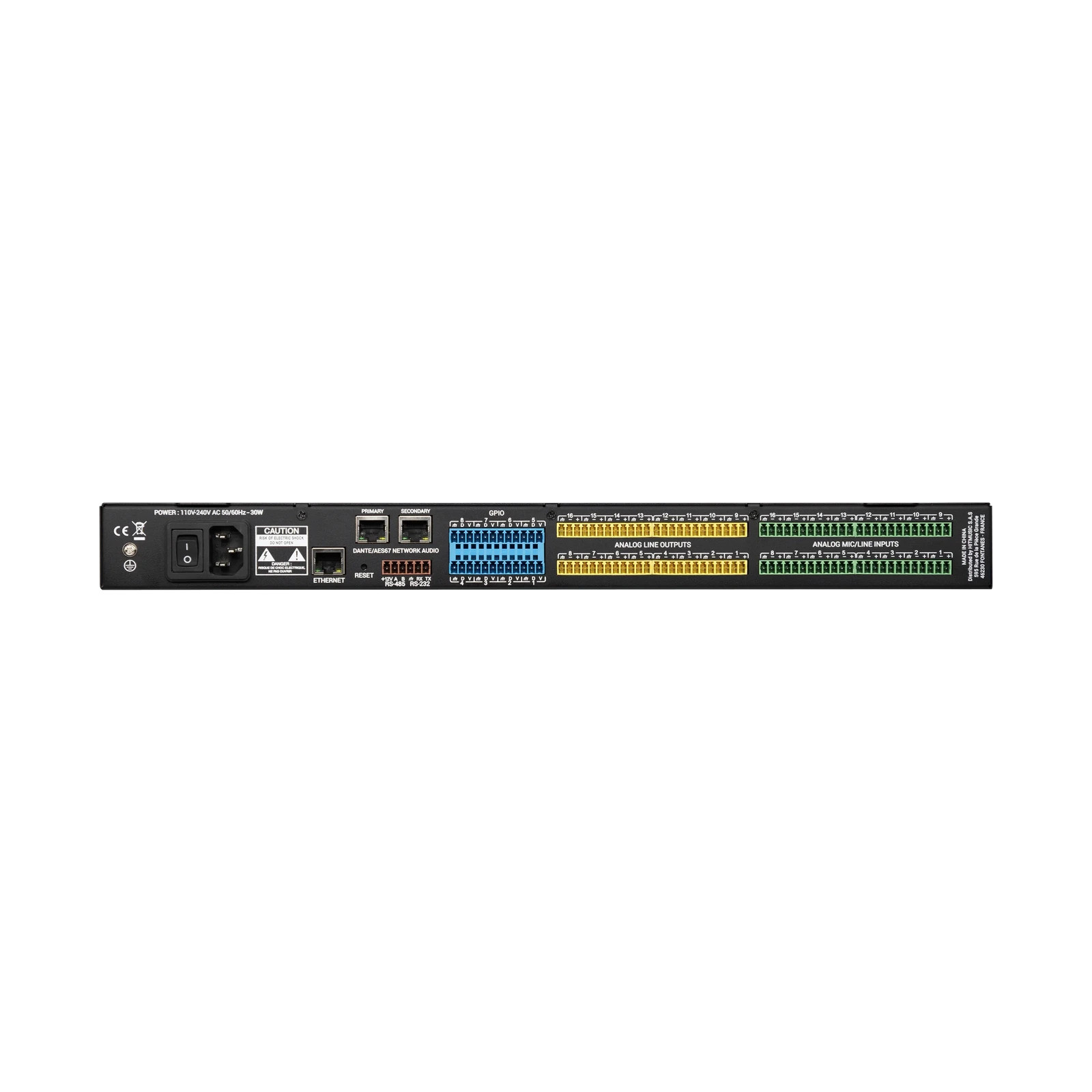

Bei Ami08D und Ami16D stehen Primary- und Secondary-Dante-Netzwerkanschlüsse zur Verfügung. Die kompakte Ami04D verfügt über einen Dante/AES67-Netzwerkanschluss, der gleichzeitig die PoE-Stromversorgung ermöglicht.

Leistungsfähiger DSP direkt in der Matrix

Die Ami-Dante-Modelle sind nicht nur Router für Audiosignale. Herzstück der Geräte ist die integrierte ADI-SHARC-Signalverarbeitung.

Ami04D und Ami08D arbeiten mit jeweils einem ADI SHARC 21489, während die größere Ami16D mit zwei SHARC-21489-Prozessoren ausgestattet ist.

Für die Eingänge stehen unter anderem Ducker/Talk Over, Expander, Gate, Kompressor, AGC, ANC, Anti-Feedback, parametrische und grafische Equalizer sowie Delay bis 408 m zur Verfügung. Ausgangsseitig können Filter, EQ, Delay, Phase und Limiter unabhängig für die einzelnen Zonen konfiguriert werden.

Dadurch lassen sich beispielsweise Sprachbeschallung, Hintergrundmusik und unterschiedliche Raumzonen innerhalb eines Gerätes individuell bearbeiten und verteilen.

Mikrofon- und Line-Signale direkt anschließen

Die symmetrischen analogen Eingänge sind für Mikrofon- und Line-Signale ausgelegt. Der Eingangs-Gain lässt sich bis 48 dB einstellen, zusätzlich steht eine schaltbare 48-V-Phantomspeisung zur Verfügung. Die analogen Ein- und Ausgänge werden über professionelle Euroblock-Anschlüsse realisiert.

Damit können Mikrofone, Zuspielgeräte, Funkempfänger, Mischpulte, Verstärker und andere Audiokomponenten direkt mit der Matrix verbunden werden.

Die Dante-Kanäle erweitern diese lokale analoge Infrastruktur um die Möglichkeit, zusätzliche Quellen und Ziele über das Netzwerk einzubinden.

Automix, Echo- und Störgeräuschunterdrückung

Besonders interessant für Konferenz-, Schulungs- und Sprachanwendungen sind die integrierten Automix- und Signalbearbeitungsfunktionen.

Mehrere Mikrofone können dadurch innerhalb einer Installation wesentlich komfortabler verwaltet werden. In Verbindung mit Dante entstehen flexible Lösungen für Besprechungsräume, Bildungseinrichtungen und andere Anwendungen, bei denen Sprache über mehrere Räume oder Zonen verteilt werden muss.

AmiControl – zentrale Konfiguration und Bedienung

Die Einrichtung der Matrix erfolgt über AmiControl. Über die Software können Routing, DSP-Funktionen, Pegel, Zonen und weitere Parameter konfiguriert werden.

Bis zu 16 Benutzer-Presets können gespeichert und exportiert werden. Dadurch lässt sich eine einmal erstellte Konfiguration auch auf weitere Installationen übertragen. Audiophony bietet außerdem Bedienmöglichkeiten für Windows, iOS und Android.

Für den Endanwender können individuelle Bedienoberflächen mit Fadern, Tasten und Quellenauswahl erstellt werden. So bleibt die komplexe Audiotechnik im Hintergrund, während für den Benutzer nur die tatsächlich benötigten Funktionen sichtbar sind.

Integration in professionelle Steuerungssysteme

Für die Einbindung in übergeordnete Medien- und Gebäudesteuerungen unterstützen die Ami-Matrizen RS232, RS485 und UDP.

Ami08D und Ami16D besitzen zusätzlich acht konfigurierbare GPIO, die als Ein- oder Ausgänge genutzt werden können. Damit lassen sich beispielsweise externe Taster, Kontakte oder andere Steuerungskomponenten in das System einbinden.

Zusätzlich verfügt die Ami-Serie über eine integrierte USB-Soundkarte mit 2 Ein- und 2 Ausgängen bei 48 kHz / 24 Bit.

Vom kompakten Ami04D bis zur 16×16 Ami16D

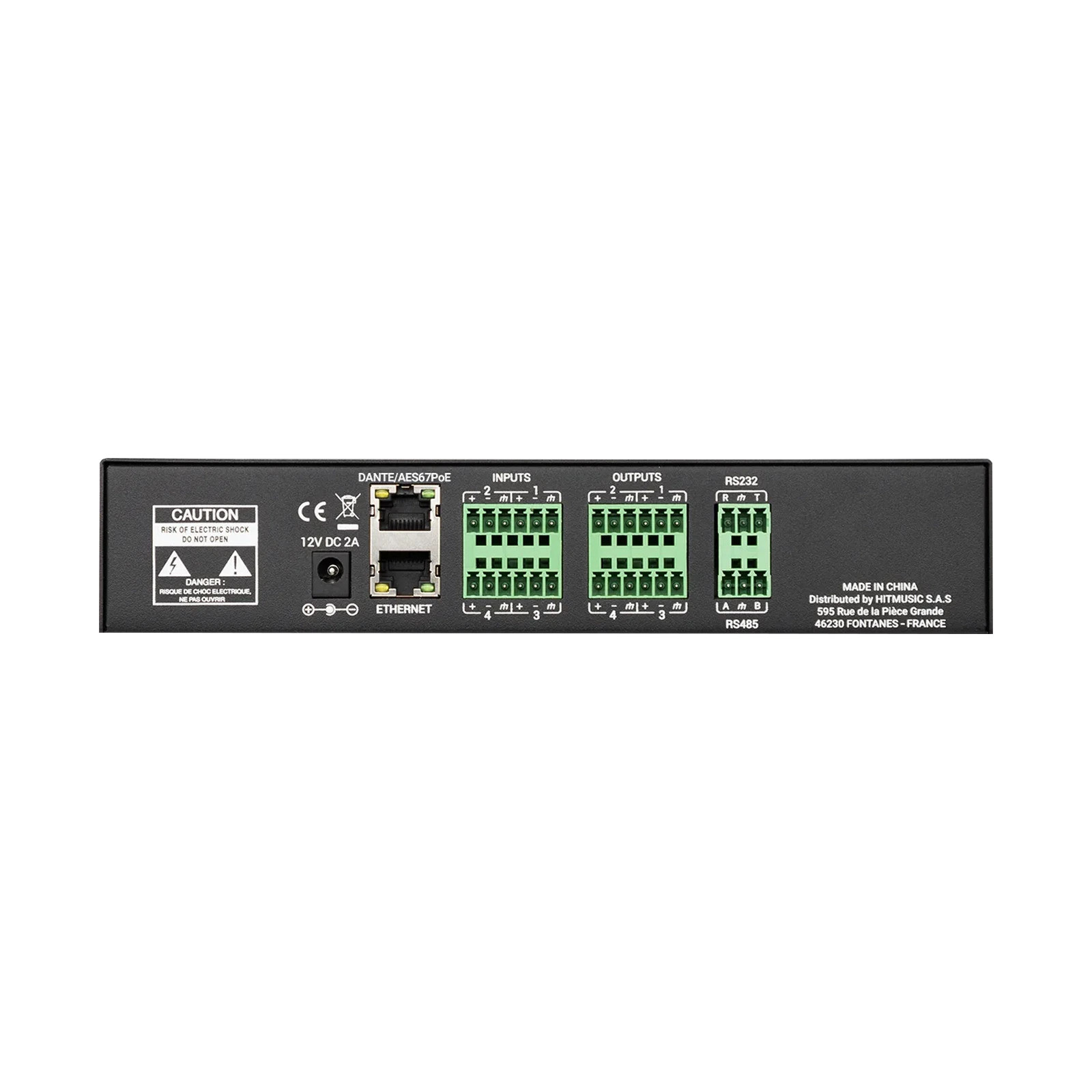

Die Ami04D ist mit ihrem 1-HE-Half-Rack-Gehäuse besonders kompakt. Sie kann wahlweise über 12 V DC oder über PoE am Dante/AES67-Port versorgt werden. Damit eignet sie sich sehr gut für kleinere Installationen oder dezentrale Technikpunkte.

Die Ami08D bietet 8×8 analoge sowie 8×8 Dante-Kanäle, acht GPIO und ein Frontdisplay im klassischen 19″-1-HE-Format.

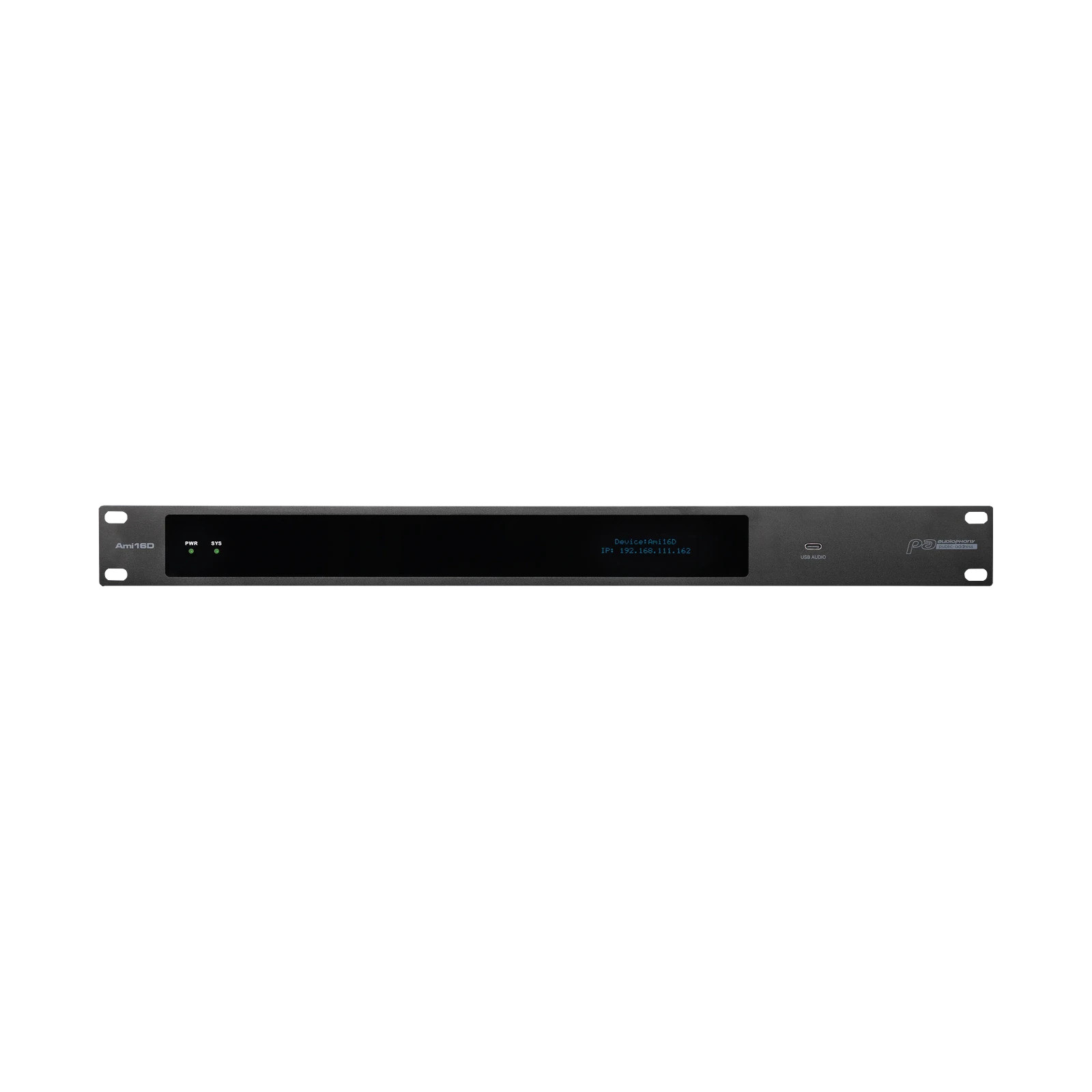

Für größere Systeme steht die Ami16D zur Verfügung. Mit 16 analogen Ein- und Ausgängen, 16×16 Dante, zwei SHARC-Prozessoren und acht GPIO bietet sie die höchste Kapazität der Serie. Das Frontdisplay zeigt unter anderem IP-Adresse, Gerätename sowie die Pegel der Ein- und Ausgänge an.

Die wichtigsten Vorteile der Ami Dante Serie

• Drei Größen: Ami04D, Ami08D und Ami16D
• 4×4, 8×8 oder 16×16 analoge Ein- und Ausgänge
• Zusätzlich 4×4, 8×8 oder 16×16 Dante-Netzwerk-Audio
• Professionelle ADI-SHARC-DSP-Verarbeitung
• Automix, ANC, Anti-Feedback, EQ, Kompressor, Limiter und Delay
• Mikrofon-/Line-Eingänge mit bis zu 48 dB Gain
• 48-V-Phantomspeisung
• 16 exportierbare Presets
• USB-Audio 2×2 mit 48 kHz / 24 Bit
• RS232, RS485 und UDP
• Acht GPIO bei Ami08D und Ami16D
• AmiControl für Konfiguration und Bedienung
• Unterstützung von AmiCTL-Wandcontrollern und Nexus-Bedienoberflächen
• Kompakte 1-HE-Bauform

Die Ami-Serie startet laut Hersteller in weniger als zehn Sekunden und verbindet damit umfangreiche DSP-Funktionen mit einer auf Festinstallationen ausgerichteten Hardwareplattform.

Audiophony Ami Dante – DSP, Matrix und Netzwerk in einem System

Mit Ami04D, Ami08D und Ami16D verbindet Audiophony die leistungsfähige DSP-Plattform der Ami-Serie mit Dante-Netzwerk-Audio.

Das Konzept ist besonders für moderne Festinstallationen interessant: Analoge Mikrofone und Zuspieler können lokal angeschlossen werden, während weitere Audiosignale über Dante aus anderen Räumen oder Systemen eingebunden werden. DSP, Routing und Steuerung bleiben dabei zentral in einer gemeinsamen Plattform.

Vom kompakten 4×4-System bis zur umfangreichen 16×16-Matrix lässt sich die Lösung an unterschiedliche Projektgrößen anpassen – beispielsweise für Schulen und Bildungseinrichtungen, Unternehmen und Konferenzbereiche, Gastronomie und Hotels, Sport- und Freizeitanlagen sowie öffentliche Gebäude.

Jetzt bei RTC Sound & Light informieren

Sie planen eine professionelle Audioinstallation mit Dante? RTC Sound & Light unterstützt Sie bei der Auswahl der passenden Ami-Matrix sowie bei Planung, Konfiguration und Integration in Ihre Audio- und Medientechnik.
