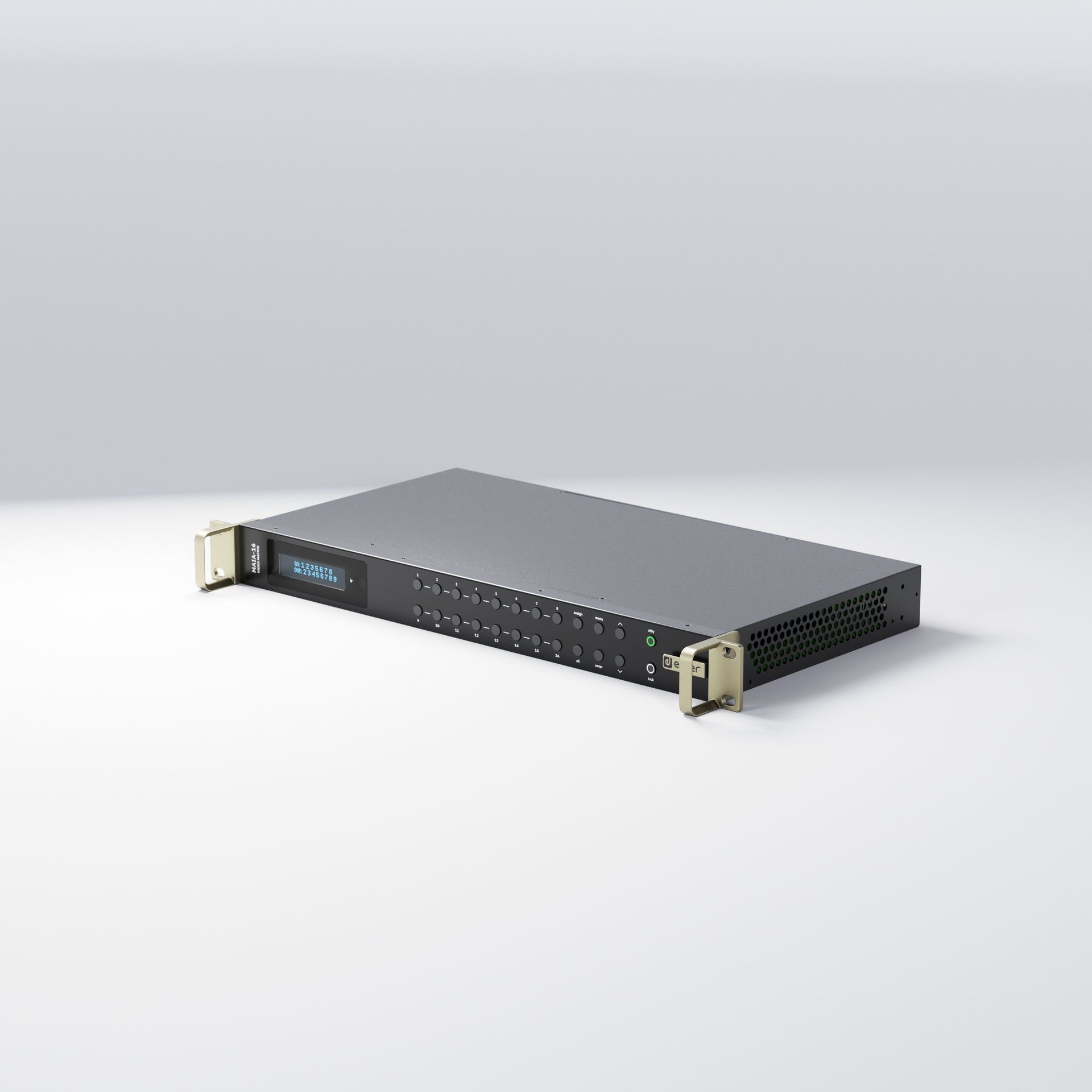

Ecler MAIA-16

Professionelle 16×16 HDMI-Matrix für flexible 4K AV-Signalverteilung

Wenn zahlreiche Videoquellen flexibel auf unterschiedliche Displays verteilt werden müssen, ist eine leistungsfähige AV-Matrix das Herzstück der Installation. Die Ecler MAIA-16 wurde genau für solche professionellen Anwendungen entwickelt.

Mit 16 HDMI-Eingängen und 16 HDMI-Ausgängen ermöglicht sie das unabhängige Routing von bis zu 16 Quellen auf 16 Displays. Unterstützt werden Videosignale bis 4K/60 Hz 4:4:4, HDR-Formate und HDCP 2.2. Gleichzeitig bietet die MAIA-16 umfangreiche Steuerungs-, EDID- und Audiofunktionen für die Integration in professionelle AV-Systeme.

16 × 16 – maximale Flexibilität bei der Signalverteilung

Jeder der 16 HDMI-Eingänge kann unabhängig auf einen oder mehrere der 16 HDMI-Ausgänge geroutet werden. Damit lassen sich beispielsweise Präsentationsrechner, Mediaplayer, Receiver oder andere HDMI-Quellen flexibel verschiedenen Displays und Projektoren zuweisen.

Die MAIA-16 eignet sich damit besonders für Installationen mit einer größeren Anzahl an Quellen und lokalen Displays, bei denen Inhalte schnell und strukturiert verteilt werden müssen.

Typische Einsatzbereiche sind Unternehmen und Konferenzbereiche, Bildungseinrichtungen, Hospitality, Retail, Sport- und Wellnessanlagen sowie professionelle Präsentationssysteme. Diese Anwendungsbereiche nennt Ecler auch für das Produkt.

4K/60 Hz mit 4:4:4 und 18 Gbit/s

Die HDMI-2.0b-Schnittstellen unterstützen eine Bandbreite von 18 Gbit/s und Videosignale bis 4K/60 Hz mit 4:4:4 Chroma Subsampling.

Unterstützt werden außerdem HDR10, HDR10+, Dolby Vision und HLG sowie Farbtiefen bis 12 Bit bei entsprechenden Auflösungen und Chroma-Formaten. Die Matrix ist HDCP-2.2-kompatibel.

Damit eignet sich die MAIA-16 auch für moderne UHD-Installationen, bei denen eine hohe Bildqualität und aktuelle HDR-Formate gefordert sind.

Integriertes Downscaling für unterschiedliche Displays

In professionellen Installationen müssen nicht zwangsläufig alle angeschlossenen Displays dieselbe maximale Auflösung unterstützen.

Die MAIA-16 verfügt deshalb über eine integrierte Scaling-Funktion. Ecler hebt insbesondere das Downscaling für Endgeräte hervor, die 4K/60 Hz 4:4:4 nicht unterstützen.

Das erleichtert Installationen mit unterschiedlichen Displaygenerationen und reduziert den Bedarf an zusätzlichen externen Scalern.

Audio-De-Embedding für alle 16 Ausgänge

Ein besonders interessantes Merkmal für professionelle AV-Projekte ist die integrierte Audioextraktion.

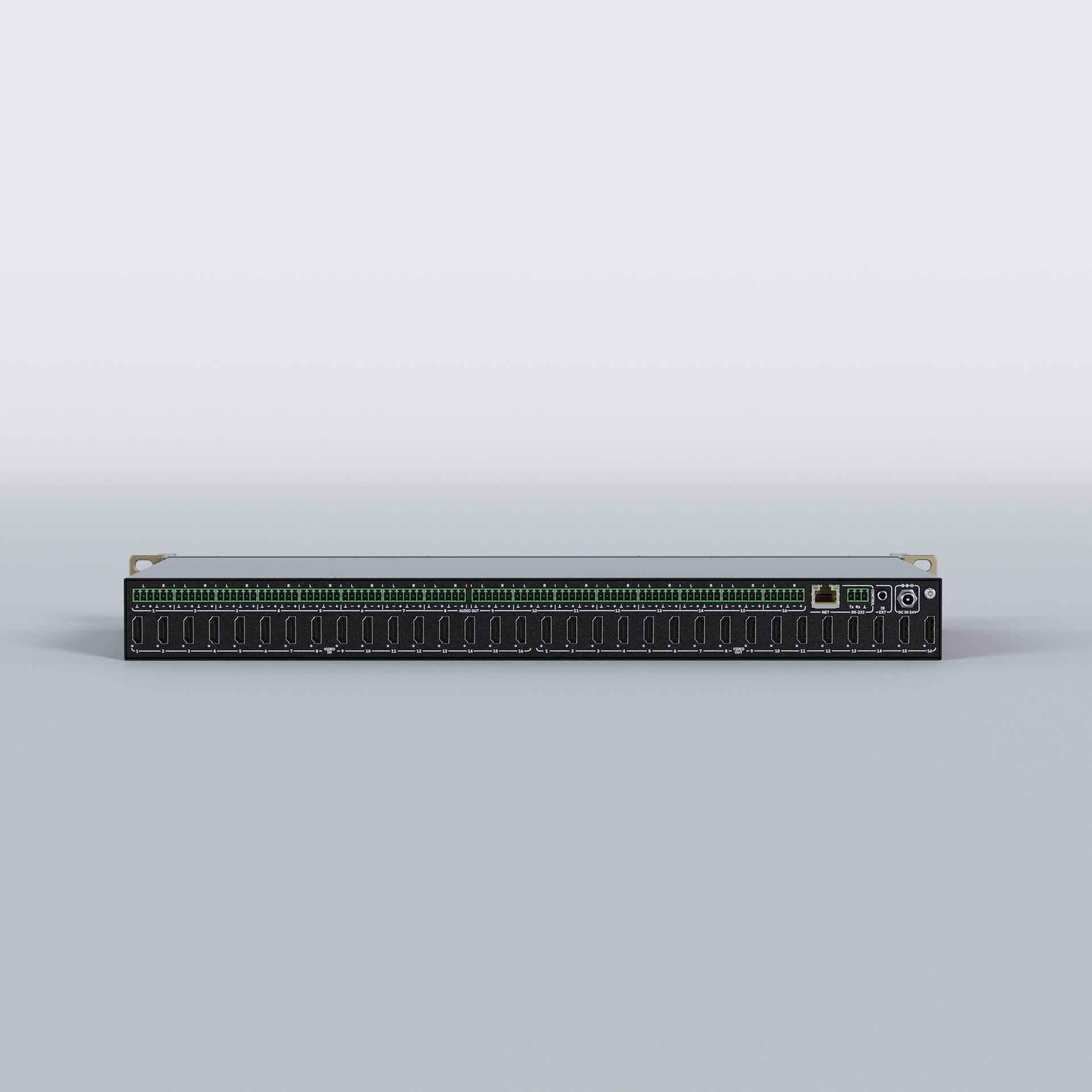

Für die 16 Ausgänge stehen 16 symmetrische Stereo-Audioausgänge über 6-polige Euroblock-Anschlüsse zur Verfügung. Das Audiosignal eines HDMI-Ausgangs kann damit separat an DSPs, Audiomatrizen, Verstärker oder andere Audiokomponenten weitergegeben werden.

Unterstützt werden unter anderem LPCM 2.0/5.1/7.1, Dolby Digital, Dolby TrueHD sowie verschiedene DTS-Formate. Auch ARC wird unterstützt.

Für kombinierte Audio-/Video-Projekte ist das ein wesentlicher Vorteil.

Flexible Steuerung – vom Frontpanel bis zur WebGUI

Die MAIA-16 bietet mehrere Möglichkeiten zur Bedienung und Systemintegration.

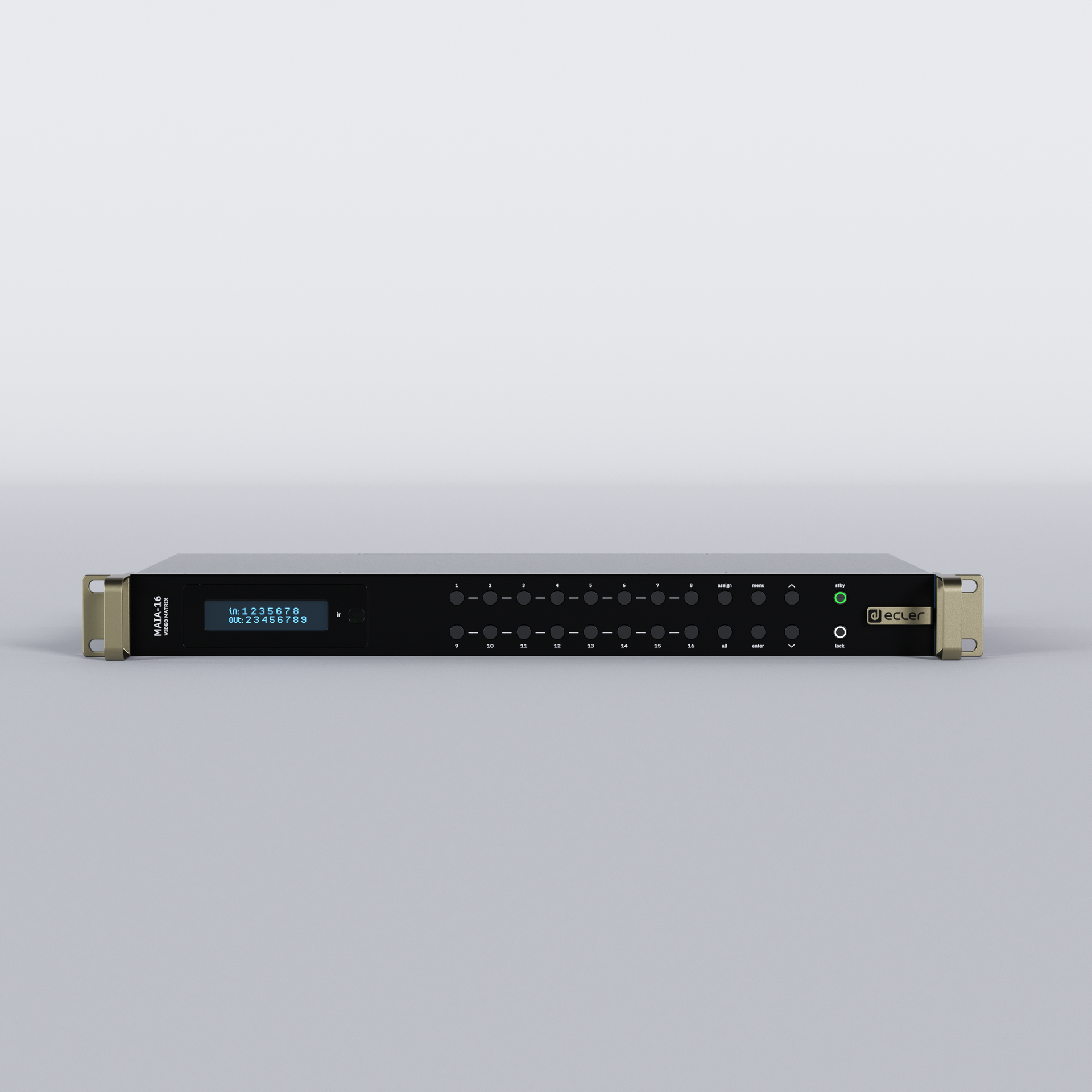

Direkt an der Front stehen Display und Tasten zur Auswahl der Ein- und Ausgänge zur Verfügung. Zusätzlich lässt sich die Matrix über WebGUI, TCP/IP, Telnet, RS-232, IR und die mitgelieferte IR-Fernbedienung steuern.

Damit kann die MAIA-16 sowohl eigenständig eingesetzt als auch in eine übergeordnete Mediensteuerung integriert werden.

16 Presets für wiederkehrende Routings

Bis zu 16 benutzerdefinierte Presets können gespeichert werden.

So lassen sich komplette Routing-Situationen vorbereiten und bei Bedarf schnell wieder aufrufen – beispielsweise unterschiedliche Raumbelegungen, Präsentationsszenarien oder Veranstaltungsmodi.

Gerade bei Installationen, die regelmäßig von unterschiedlichen Personen genutzt werden, kann dies die Bedienung erheblich vereinfachen.

Professionelles EDID-Management

Bei größeren HDMI-Systemen ist das korrekte EDID-Management entscheidend für einen stabilen Betrieb.

Die MAIA-16 bietet ein erweitertes EDID-Management, das über Display, WebGUI oder Fernsteuerbefehle verwaltet werden kann.

Damit kann gezielt festgelegt werden, welche Video- und Audioeigenschaften den angeschlossenen Quellen signalisiert werden – ein wichtiger Punkt bei komplexen Installationen mit unterschiedlichen Displays.

Für Rack und Festinstallation entwickelt

Mit nur 1 HE Bauhöhe lässt sich die MAIA-16 platzsparend in ein 19-Zoll-Rack integrieren. Alternativ ist auch der Betrieb als Tischgerät vorgesehen.

Die Abmessungen betragen 432 × 44 × 230 mm, das Gewicht lediglich 3,1 kg. Die Leistungsaufnahme liegt bei 76,8 W. Die Spannungsversorgung erfolgt über das mitgelieferte externe 24-V-Netzteil.

Die wichtigsten Vorteile auf einen Blick

• 16 HDMI-Eingänge und 16 HDMI-Ausgänge
• Unabhängiges 16×16-Signalrouting
• HDMI 2.0b mit 18 Gbit/s
• Bis zu 4K/60 Hz 4:4:4
• HDR10, HDR10+, Dolby Vision und HLG
• HDCP 2.2
• Integriertes Scaling/Downscaling
• Audio-De-Embedding für alle 16 Ausgänge
• Symmetrische Stereo-Ausgänge über Euroblock
• ARC-Unterstützung
• Erweitertes EDID-Management
• 16 benutzerdefinierte Presets
• WebGUI, TCP/IP, Telnet, RS-232 und IR
• Frontbedienung mit LCD-Display
• 19"-Rackmontage mit nur 1 HE

Technische Daten im Überblick

Ecler MAIA-16 – zentrale AV-Verteilung für große Installationen

Die Ecler MAIA-16 verbindet hohe Anschlusskapazität mit moderner 4K-Technologie und umfangreichen Integrationsmöglichkeiten. 16×16 HDMI-Routing, 4K/60 Hz 4:4:4, HDR, Audio-De-Embedding, EDID-Management und verschiedene Steuerungsprotokolle machen sie zu einer leistungsfähigen Zentrale für professionelle AV-Installationen.

Besonders interessant ist die Kombination aus Video- und Audiomanagement: Das HDMI-Signal kann flexibel verteilt werden, während das Audiosignal gleichzeitig symmetrisch für die weitere Verarbeitung in einer professionellen Audioanlage zur Verfügung steht.
